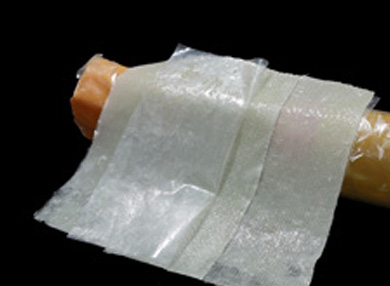

光固化玻璃钢缠绕带

光敏固化玻璃钢保护套预浸带说明书

一、产品概述

　　光敏固化玻璃钢预浸带是总结了國外同类产品的优缺点后，自主开发的國产品牌产品。该产品的开发方向是作為管道定向穿越的保护材料使用。所以，提高强度、提高硬度、提高刚性、提高韧性和减少空鼓引起的应力集中的产品结构设计就是本项技术开发的亮点。经过一年的开发及二年多的应用完善，光敏固化玻璃钢预浸带经过了几十条管線穿越补口应用、及穿越二条新疆和田采玉河流整體包覆防护的考验，已经成為各项技术指标遠遠超于國内外其他同类产品的，应用十分成熟的技术产品。在该产品上我们自主运用的技术包括：布毡复合编织增强纤维技术、环氧-聚氨酯光敏树脂、表面弥散强化技术、挤压浸胶技术、嵌入式搭接无空鼓包覆技术、柔性环氧涂料底面粘接技术。通过这些技术的运用，使光敏固化玻璃钢保护套预浸带具有下述的技术性能特点。

光敏固化玻璃钢预浸带在新疆和田玉龙喀什河定向穿越中做管道防腐层应用

二、产品特点
2.1　高强度、高刚性、高的抗变形能力。作為管道穿越保护材料，為防止被洞井内的砾石撕裂，性能務必是高强度及高的抗变形能力。光敏固化玻璃钢保护套预浸带由于采用了先进的布毡复合编织增强纤维技术和挤压浸胶技术，固化后的的抗拉强度达到280MPa,抗变形载荷达到350N/5mm,是國内外其他同类产品的2-5倍（其他产品抗拉强度≤80MPa,抗变形载荷40-140N/mm）。

2.2　高韧性、高的抗裂性。通过采用环氧-聚氨酯光敏树脂，使光敏固化玻璃钢保护套预浸带固化后，在三点弯曲测试中，可以达到弯曲5°不开裂。该指标高于國内外其他同类产品2倍（其他产品2°不开裂）及对3层PE及熔结环氧粉末涂层的相应技术要求（见相关技术标准）。从而保证了在后期情况下，在承受局部较大的变形时，保护套不会被挤碎。

2.3　对3层PE及熔结环氧粉末涂层高的粘接力。所有的光敏玻璃钢保护套制品本身没有粘性，務必通过中间的低涂材料实现对底面的粘接。很多人在此方面只考虑了粘接强度，却没有考虑粘接材料本身是否能够承受大的穿越状况下的受力，所以许多粘接的失败不是来自于粘接力不够，而是来自于粘接材料本身的碎裂！為此，我公司开发了无溶剂柔性环氧基涂料。该涂料与光敏固化玻璃钢保护套预浸带互溶，配套使用，对钢铁的粘接达到13MPa（达到双层环氧补口涂层的水平），对熔结环氧粉末涂层达到12.7MPa，对3层PE涂层达到4-10MPa（高于环氧玻璃钢保护涂层）。可贵的是，该涂料具有很好的柔韧性，弯曲5°不开裂，从而保证了大的穿越状况下粘接不会失效。

2.4　表面高硬度。和钢铁材料一样，為了获得高的抗划伤、抗磨损、抗刺穿性能，在提高材料整體强度的同时，務必进行表面硬化处理，即如我们常用的齿轮、刀具、轴及轴套等都是经过表面硬化处理的。在光敏固化玻璃钢保护套预浸带的制作上也沿用了钢铁行业的表面硬化技术，采用弥散强化技术，使得穿越整體包覆用的光敏固化玻璃钢保护套巴柯尔硬度达到70，而其他同类产品只有40-50。试想，如果有一天光敏固化玻璃钢保护套的硬度超过了穿越洞井内的岩石，将会怎样？我们将迎来无损型穿越！

2.5　无空鼓搭接整體包覆技术。空鼓，尤其是连续的空鼓是管道穿越外防护涂层发生破坏的主要原因之一。為此，我公司采用双层错边生产技术，使得光敏固化玻璃钢保护套预浸带具有二布二毡五油的错边结构，用这样的产品包覆管道可以排除连续的环向搭接处的空鼓區，并实现对头搭接的四面粘接，形成非常结实的防护层。这种穿越防护结构目前只有使用光敏固化玻璃钢保护套预浸带才能拥有。

2.6　高收缩率。光敏固化玻璃钢保护套预浸带具有较高的收缩率，1.5-3%。是國内外其他产品的10倍（其他产品1.5‰）。收缩率高有什么好处？与热收缩套收缩的意义是一样的，是管線补口所必需的。

三、产品提供形式

　　根据不同的使用要求，比如普通埋地管線补口、穿越管道补口、穿越管道整體包覆，设计了相应的不同类型及结构的产品。其中，CND-500型是一布一毡三油玻璃钢结构，适用于普通埋地管線补口；CND-870型是二布二毡五油结构，适用于粘土土质穿越制作补口;CND-870H型是二布二毡五油带表面硬化技术的结构产品，适用于砾石土质穿越管線制作补口；;CND-870HW型是二布二毡五油、带表面硬化技术、错边结构产品，适用于砾石土质穿越管線整體包覆。每种产品均按管線直径定制尺寸，内有遮光袋包装，外用纸箱包装。配套材料包括：专用手套、专用橡胶锤、缠绕膜、透明胶带。

四、产品性能

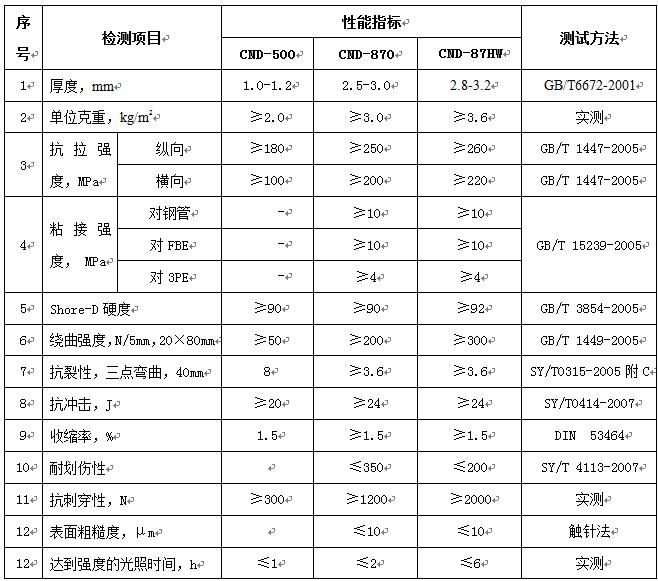

光敏固化玻璃钢保护套预浸带主要技术性能指标

五、产品用途
　　新建管線普通管段的补口、新建管線水平穿越管段的补口、新建管線水平穿越管段的整體包覆。

六、使用参考

6.1　光固化保护套的施工務必要考虑天气，施工中湿度要≤70RH，施工后的48小时内務必拥有累计12小时以上的直射阳光照射时间（仅对穿越管線要求）。

6.2　光固化保护套内侧是布，外侧是毡，布面朝向管道，毡面朝外。如果缠反，光固化保护套起不到保护作用。
6.3　具體的施工方法，见相关结构的技术规格书。
6.4　光固化保护套施工技术关键及要求：
6.4.1　遮挡紫外線十分重要，可有大大地延長有效操作时间；
6.4.2 主操手的端头一定要过管顶，否则副手以拉紧就会松脱；
6.4.3 拉紧一定要从中间开始，这样才能保证中间凹下部分得到收缩挤压；
6.4.4 边部要贴合，整體无皱褶，透明胶带要方向正确，缠紧，可确保质量；
6.4.5 施工质量要求：贴合、无皱褶、边部不翘起。具體施工技术可参考我公司另行提供的施工技术方案说明书。
